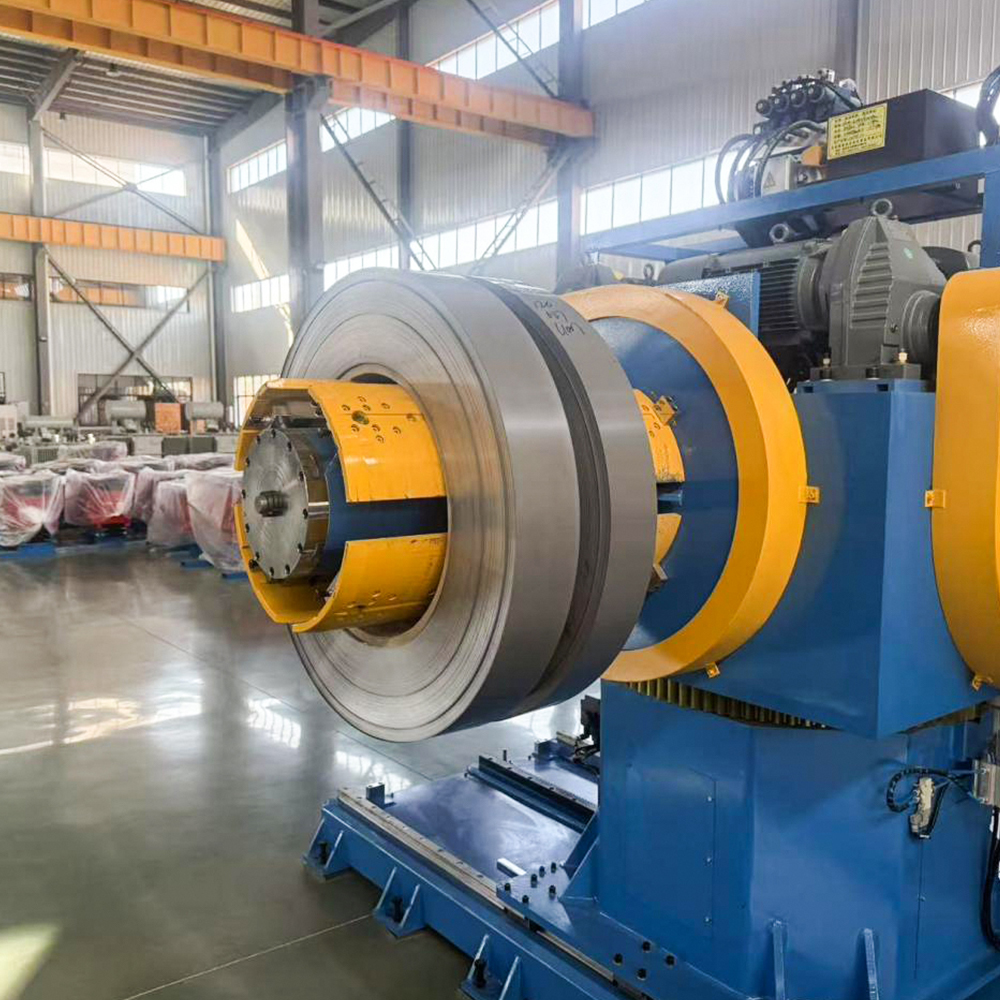

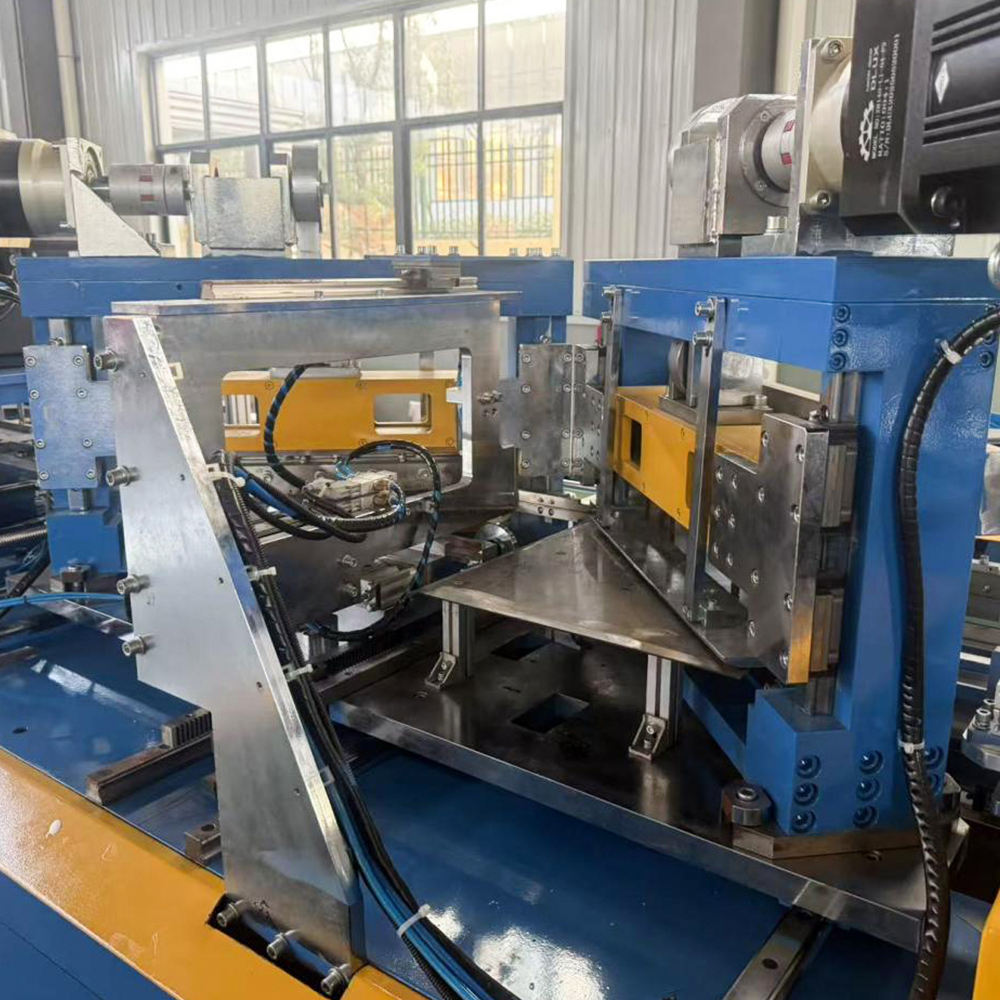

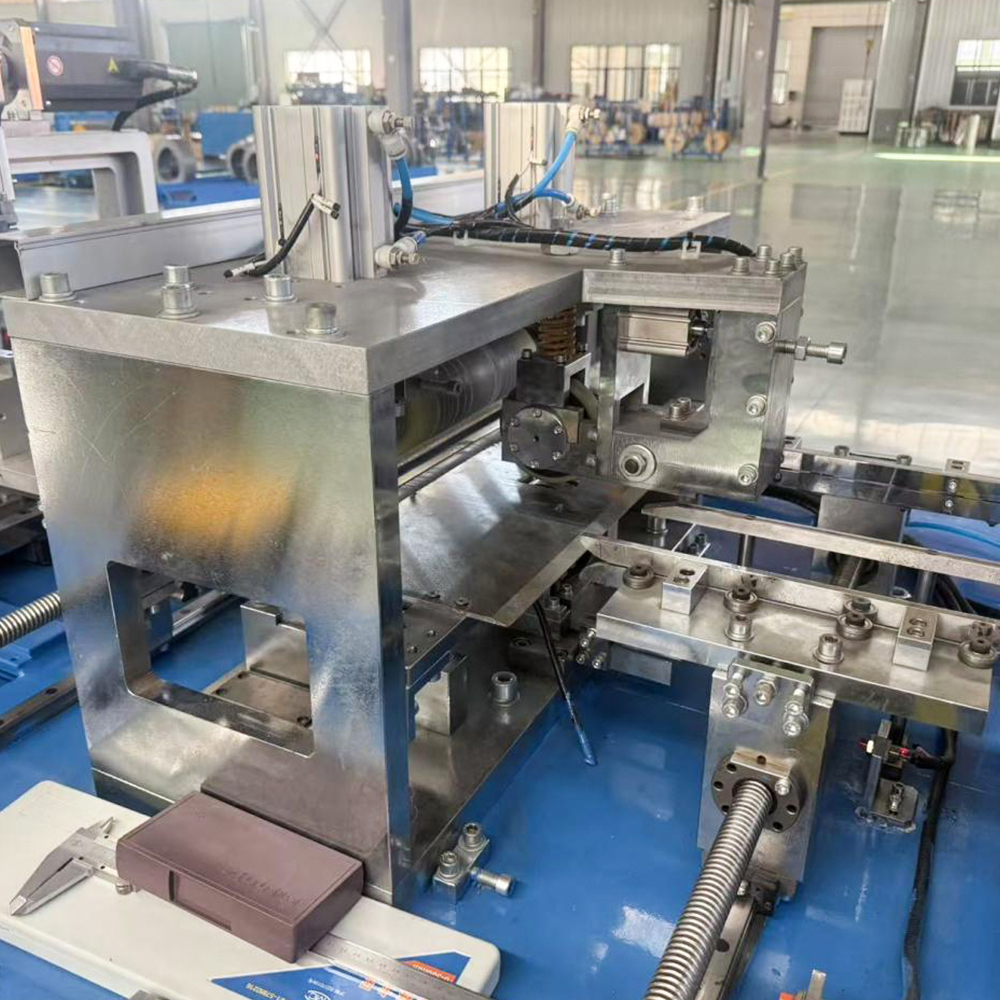

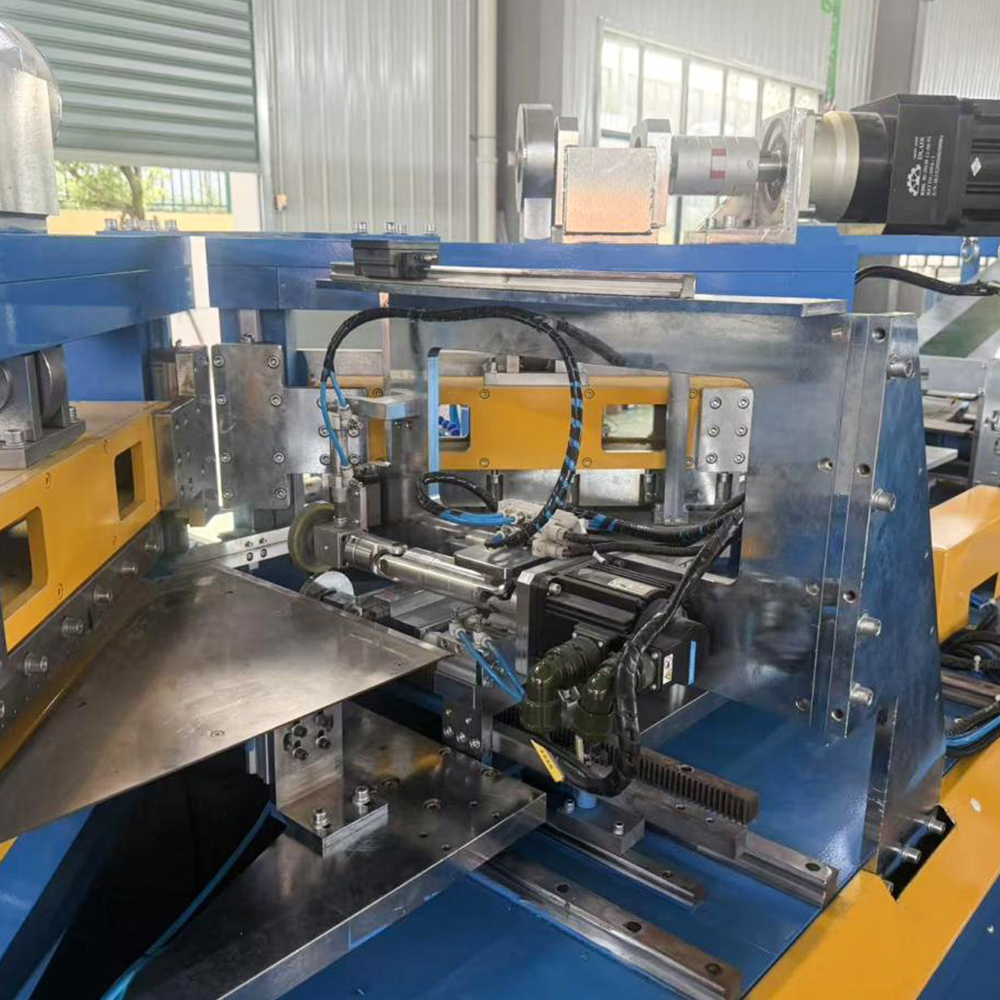

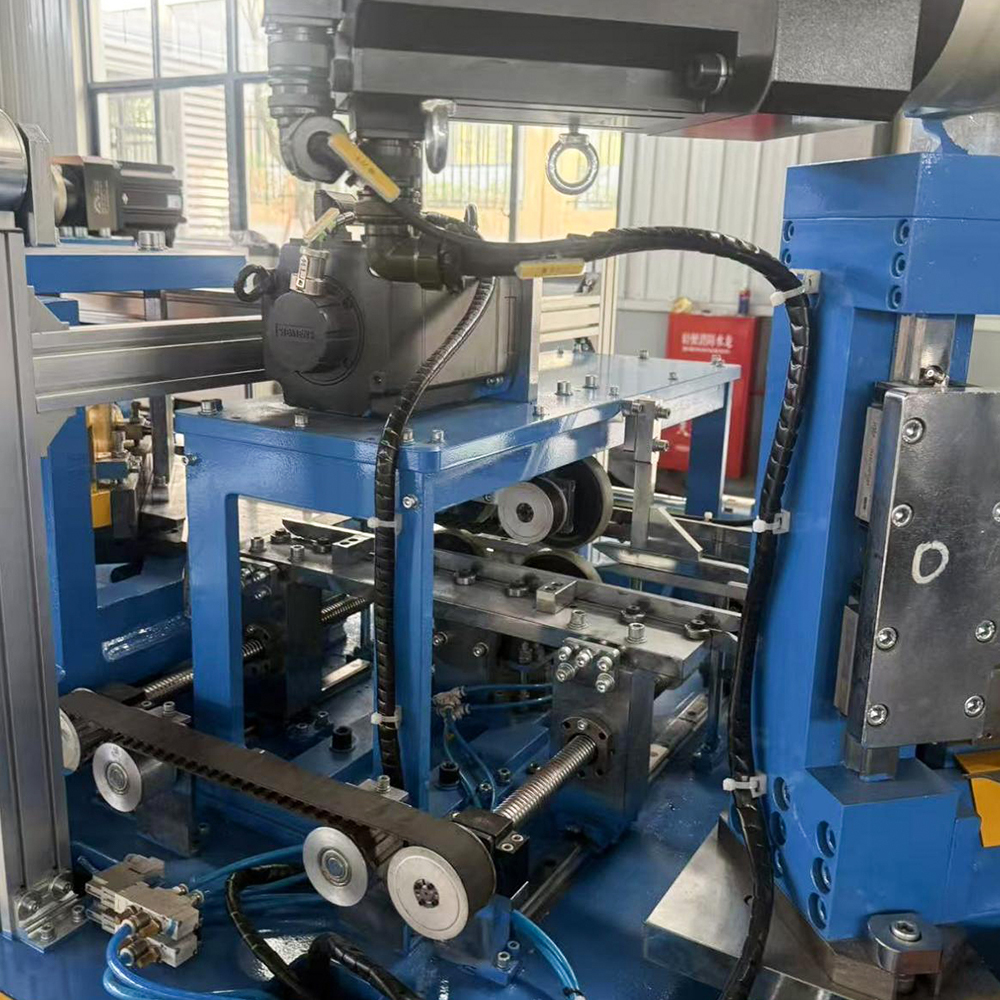

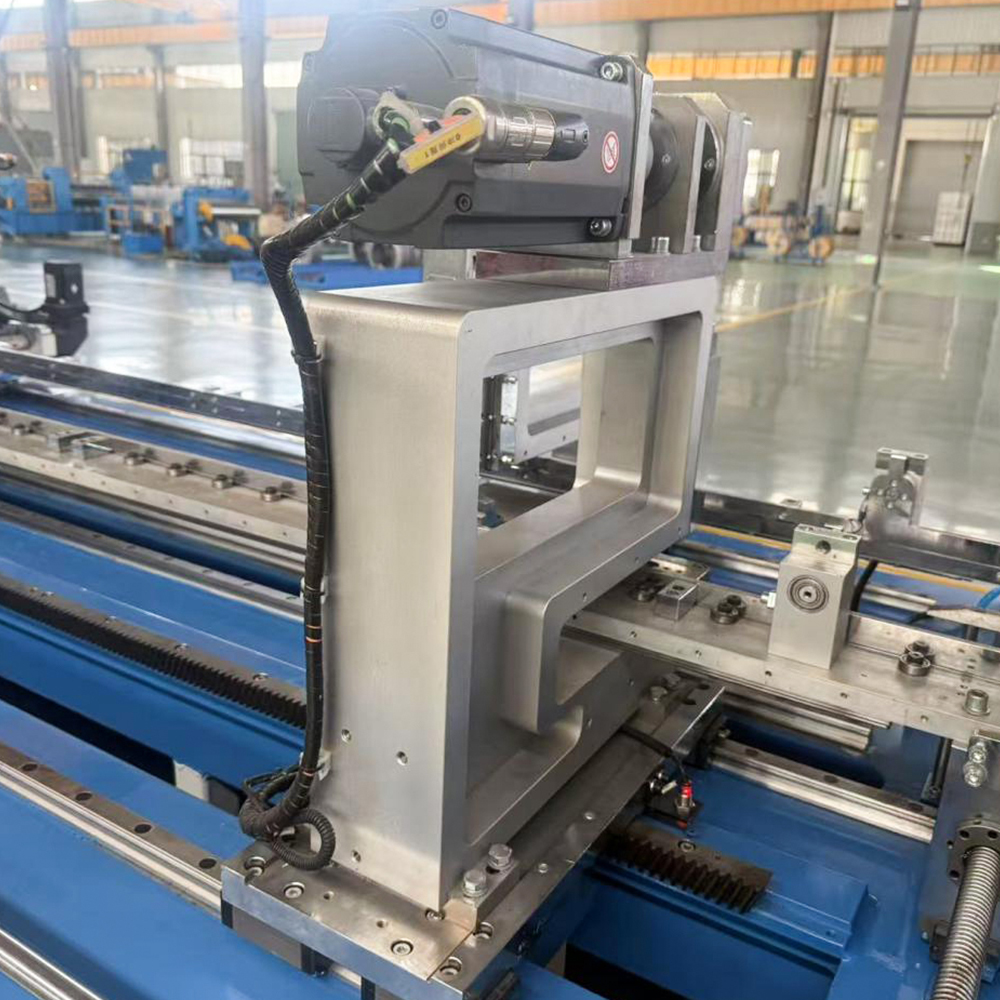

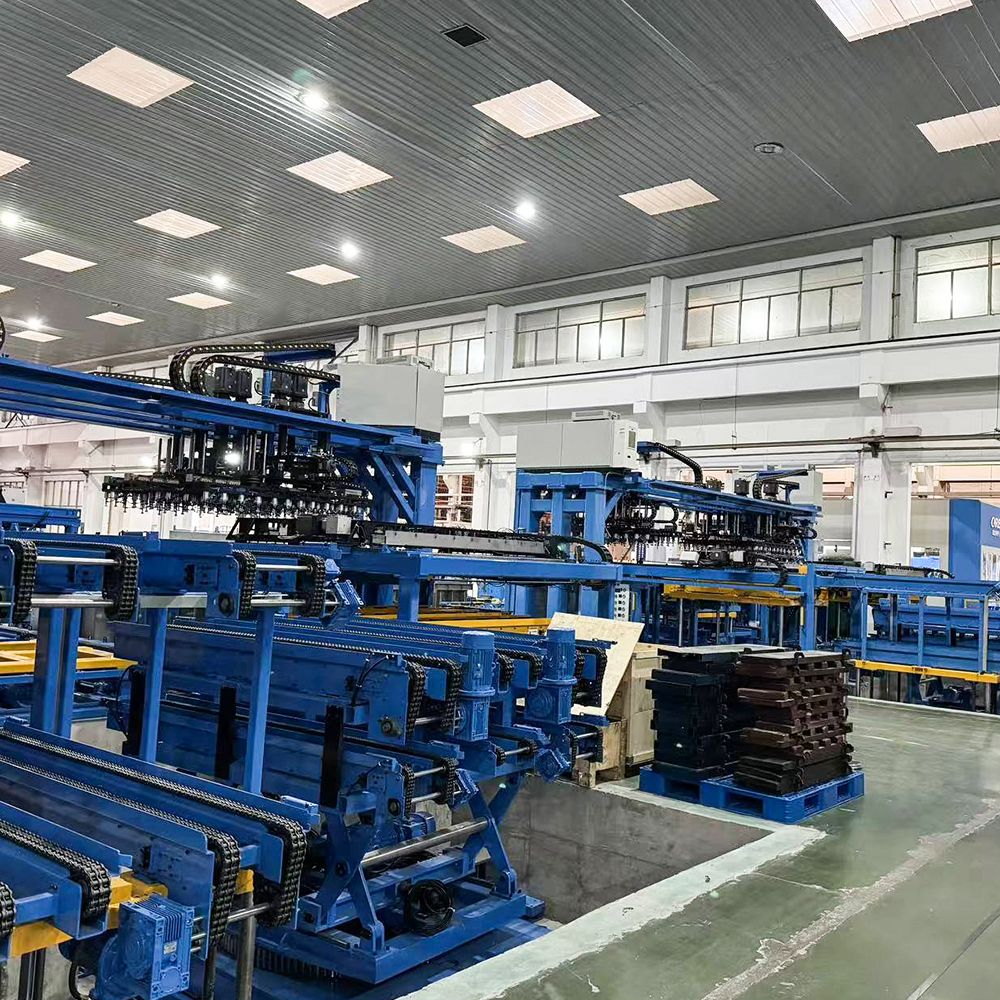

HJ-DZ-300 Silicon Steel Shearing Line

Varför är det viktigt att kontrollera bladets spelrum och överlappning för klippkvaliteten hos HJ-DZ-300?

Vid precisionstillverkning av transformatorkärnlamineringar bestämmer skjuvningsprocessen direkt den magnetiska prestandan, staplingsfaktorn och dimensionsnoggrannheten för den färdiga kärnan. Bland alla justerbara parametrar på en klipplinje av kiselstål är bladspel och bladöverlappning de två mest kritiska variablerna som skiljer högkvalitativ produktion från kasserat material. För den HJ-DZ-300 klipplinje av silikonstål Att bemästra dessa justeringar är inte bara en underhållsrutin – det är hörnstenen för att uppnå konsekventa, gradfria och formstabila lamineringar. Den här artikeln undersöker varför dessa parametrar kräver rigorös kontroll, hur de interagerar med maskinens servodrivna arkitektur och vilka praktiska fördelar tillverkare får av exakt kalibrering.

1. Den fysiska grunden för klippning: varför clearance och överlappning spelar roll

Skjuvning är en frakturbaserad process, inte en skärande åtgärd. När det övre bladet faller ned mot det nedre bladet, drar det in kiselstålplåten, vilket initierar sprickor som fortplantar sig från båda sidor tills de möts. Bladfrigång —det horisontella gapet mellan de övre och nedre bladen—bestämmer var dessa spricklinjer skär varandra. Om spelet är för stort missar sprickorna varandra, vilket ger en grov, riven kant med uttalade grader och en bred sprickzon. Om spelrummet är för litet utövar bladen överdriven spänning, accelererar slitage och genererar värme som kan förändra de magnetiska egenskaperna hos kornorienterat kiselstål.

Bladen överlappar varandra omvänt är det vertikala inträngningsdjupet för det övre bladet förbi det nedre bladets skäregg. Denna parameter styr mängden material som utsätts för samtidig komprimering och spänning. Otillräcklig överlappning resulterar i ofullständig separation, kvarlämnande flikar eller hängande strimlor som skadar efterföljande staplingsoperationer. För stor överlappning ökar friktionen och bladavböjningen, vilket orsakar kantvågor och mikrosprickor som försämrar lamineringens staplingsfaktor. På HJ-DZ-300 klipplinje av silikonstål , måste båda parametrarna ställas in inom snäva toleranser – typiskt spel vid 5–8 % av materialtjockleken och överlappning vid 0,3–0,5 mm för 0,23–0,35 mm kiselstål – för att uppnå gradhöjd under 0,03 mm krävs av standarder för transformatorkärn.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har integrerat denna fysiska förståelse i HJ-DZ-300 klipplinje av silikonstål genom att utrusta den med ett digitalt justeringssystem för bladgap. Till skillnad från manuella shim-baserade inställningar använder detta system servodrivna kilar som gör det möjligt för operatörer att lagra och återkalla spelrum/överlappningsvärden för olika materialkvaliteter. Den här funktionen adresserar direkt variabiliteten som introduceras av spolbatchskillnader, vilket säkerställer att klipputrustning av kiselstål bibehåller repeterbar precision över produktionskörningar.

2. Klassificering av skjuvningskvalitetsfaktorer på HJ-DZ-300

För att systematiskt förstå varför bladstyrning är avgörande kan vi dela in klippkvalitetsattributen i tre sammanlänkade kategorier: egggeometri, dimensionsstabilitet och materialintegritet. Varje kategori reagerar olika på spelrum och överlappningsjusteringar, och var och en påverkar direkt den slutliga transformatorns kärna prestanda.

2.1 Kantgeometri: Burrhöjd och överrullning

Kantgeometri är den mest synliga indikatorn på klippkvalitet. Grader – de upphöjda, vassa utsprången längs den skurna kanten – styrs främst av bladspelet. På HJ-DZ-300 klipplinje av silikonstål , Siemens rörelsekontrollsystem övervakar bladets position i realtid och kompenserar för termisk expansion under kontinuerlig drift. När frigången är optimerad för en specifik materialtjocklek (t.ex. 0,27 mm), riktas brottplanen perfekt in, vilket ger ett rent brott med minimal vältning (den rundade fördjupningen på överkanten). För stort spelrum ökar vältningsdjupet, vilket minskar den effektiva magnetiska tvärsnittsarean och ökar virvelströmsförlusterna i den sammansatta kärnan.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tillhandahåller en dedikerad kalibreringsprocedur för HJ-DZ-300 klippsystem , med hjälp av testremsor från varje ny spole för att verifiera kantkvaliteten innan full produktion. Denna procedur, dokumenterad i maskinens HMI, guidar förare genom en stegvis justering av spelrummet baserat på uppmätt gradhöjd, vilket säkerställer att kantgeometrin förblir inom ISO 9013:2017-toleranserna även vid bearbetning av högpermeabilitetsgrader som 23ZH85.

2.2 Dimensionsstabilitet: Längdnoggrannhet och fyrkantighet

Även om många antar att längdnoggrannheten enbart beror på matarvalsens servo, påverkar bladöverlappningen indirekt dimensionsstabiliteten. När överlappningen är inställd för högt, böjs det övre bladet något under penetration, vilket skapar ett avsmalnande snitt som avviker från den programmerade skjuvlinjen. Denna effekt förstärks på smalare remsor (under 50 mm bredd), där bladnedböjningen blir en betydande procentandel av remsans bredd. Den HJ-DZ-300 klipplinje av silikonstål dämpar detta genom sin stela C-ramdesign och förbelastade linjära styrningar, men överlappning måste fortfarande kalibreras för att matcha materialets sträckgräns. Till exempel kräver mycket kornorienterade stål med högre hårdhet något minskad överlappning för att förhindra klingavböjning, medan lägre oorienterade stål kan tolerera djupare penetration.

Dessutom maskinens helt servodriven arkitektur integrerar klippning med stansningsoperationer (hålslagning och V-stansning) i en enda passage. Alla dimensionsfel som introduceras av felaktig överlappning sprider sig till de stansade funktionerna, felinriktar staplingshålen och påverkar kärnmonteringen. Den digitala överlappningskontrollen på HJ-DZ-300 klipplina tillåter operatörer att ställa in överlappningsvärden med 0,01 mm upplösning, vilket är avgörande för att bibehålla den längdtolerans på ±0,05 mm som krävs för högeffektiva distributionstransformatorkärnor.

2.3 Materialintegritet: Stress, beläggning och magnetiska egenskaper

Kiselstål är belagt med ett isolerande skikt (vanligen C-5 eller C-6 beläggning) för att minimera interlaminära virvelströmsförluster. Överdrivet bladspel eller överlappning inducerar ytterligare skjuvspänning som kan delaminera eller mikrospricka denna beläggning längs snittkanten. Även om grader tas bort i ett efterföljande gradningssteg kvarstår den underliggande materialspänningen. Den HJ-DZ-300 klipplinje av silikonstål minskar denna risk genom att använda en sekvens med låg ljudnivå och låg påverkan som använder kontrollerade accelerationsprofiler för kolven. Denna sekvens, i kombination med optimerad överlappning, säkerställer att den plastiska deformationszonen inte sträcker sig mer än 0,5 mm från den skurna kanten, vilket bevarar kornorienteringen och beläggningens vidhäftning i kärnans aktiva område.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har validerat detta tillvägagångssätt genom omfattande tester på 0,30 mm M4-kvalitetsstål, vilket visar att korrekta bladinställningar minskar kärnförlusten med upp till 8 % jämfört med dåligt justerade linjer. Denna prestandafördel är särskilt värdefull för tillverkare som producerar kärnor för premiumeffektiva transformatorer, där varje watts förlustminskning översätts till påtagliga energibesparingar under produktens livscykel.

Tabellen ovan sammanfattar hur varje kvalitetsfaktor relaterar till bladparametrar och motsvarande tekniska åtgärder implementerade på HJ-DZ-300 klipplinje av silikonstål . Detta systematiska tillvägagångssätt tillåter operatörer att prioritera justeringar baserat på det mest kritiska defektläget för en given order.

3. Praktisk kontrollstrategi och operativa fördelar

Implementering av effektiv bladspel och överlappningskontroll på HJ-DZ-300 klipplinje av silikonstål följer ett strukturerat arbetsflöde som kombinerar förinställd validering, övervakning under processen och adaptiv kompensation. Nedan är det rekommenderade stegvisa förfarandet, som Jiangsu Jingtianxia Electric Technology Co., Ltd. utbildar alla kunder att utföra under maskindriftsättning och veckovis underhåll.

1. Materialkvalifikation – Mät den faktiska tjockleken och hårdheten för varje ny batch med hjälp av den inbyggda tjockleksmätaren; skriv in dessa värden i kontrollpanelen för att automatiskt räkna om det rekommenderade spelet (5–8 % av tjockleken) och överlappande basvärde.
2. Test cut validering – Kör 10–15 teststickor med de beräknade inställningarna; mät gradhöjden med en digital mikrometer och kontrollera vältningsdjupet med en optisk komparator. Justera spelet i steg om 0,005 mm tills gradhöjden stabiliseras under 0,03 mm.
3. Dynamisk överlappning – Öka överlappningen gradvis från basvärdet tills snittkanten visar en jämn skjuvzon (ca 1/3 av materialtjockleken). Om kantvågor uppstår, minska överlappningen med 0,02 mm och verifiera längdnoggrannheten på en koordinatmätmaskin.
4. Lagra det optimerade receptet – Spara de slutliga spel- och överlappningsvärdena i maskinens receptdatabas under den specifika materialkvaliteten och tjockleken. Detta möjliggör omedelbar återkallelse för framtida körningar, vilket eliminerar trial-and-error-förseningar.
5. Periodisk återverifiering – Var 8:e produktionstimme eller efter 5000 skjuvningscykler, kör en snabb testremsa för att upptäcka bladslitage; använd den automatiska slitagekompensationsfunktionen som justerar spelet progressivt för att bibehålla konsekvent kantkvalitet.

Tillverkare som använder denna kontrollstrategi rapporterar flera kvantifierbara fördelar. För det första sjunker mängden skrot på grund av kantdefekter från typiska 3–5 % till under 0,8 %, vilket direkt förbättrar materialutbytet – en kritisk faktor med tanke på de höga kostnaderna för kornorienterat kiselstål. För det andra förlängs bladets livslängd med cirka 40 % eftersom optimal överlappning minskar stötbelastningar och ojämnt slitage. För det tredje förbättras kärnstaplingsfaktorn med 0,5–1,0 procentenheter, vilket översätts till antingen mindre kärnvolymer för samma VA-klassificering eller högre effektivitet för samma fotavtryck. Dessa fördelar uppnås konsekvent på HJ-DZ-300 klippplattform , vilket gör det till ett föredraget val för tillverkare som inte har råd med stilleståndstid för omslipning av blad.

Jiangsu Jingtianxia Electric Technology Co., Ltd. stöder dessa operativa fördelar med ett omfattande efterförsäljningspaket som inkluderar fjärrdiagnostik till Siemens-kontrollern, vilket gör det möjligt för experttekniker att finjustera bladparametrar även under timmar utanför skift. Denna nivå av stöd, i kombination med maskinens inneboende mekaniska styvhet, säkerställer att HJ-DZ-300 klipplinje av silikonstål levererar konsekvent prestanda över olika produktionsscenarier – från små serier av prototypkärnor till stora serier av standard E-I-lamineringar.
