Vad används en tvärgående skärmaskin för kärnor i transformatorindustrin?

I det moderna ekosystemet för tillverkning av transformatorer är precision och effektivitet inte bara operativa mål utan grundläggande krav för produktens tillförlitlighet och kostnadskontroll. I hjärtat av denna precisionsdrivna miljö ligger kärna tvärgående skärmaskiner , en kategori av specialiserad utrustning utformad för att bearbeta kiselstålplåtar till exakta dimensioner som krävs för laminering av transformatorkärna. Till skillnad från klipp- eller skärlinjer för allmänna ändamål är dessa maskiner konstruerade för att hantera de unika fysiska egenskaperna hos kornorienterade elektriska stål, vilket säkerställer minimal gradbildning, exakta vinkelsnitt och konsekventa staplingsfaktorer. Den här artikeln ger en omfattande teknisk undersökning av hur kärna tvärgående skärmaskiner funktion inom transformatorindustrin, deras primära klassificeringar och den avgörande roll de spelar i moderna intelligenta tillverkningsarbetsflöden.

Transformatorns kärna, vanligtvis konstruerad av staplade lager av tunt kiselstål, bestämmer enhetens magnetiska effektivitet, tomgångsförluster och totala termiska prestanda. Alla avvikelser i skärlängd, räthet eller kantkvalitet leder direkt till ökade virvelströmsförluster eller hörbart brus. Därför kärna tvärgående skärmaskiner är inte fristående saxar utan integrerade system som innehåller matningsmekanismer, riktningsenheter, precisionsmätgivare och höghastighetsstans- eller hackstationer. För att uppskatta deras fulla användbarhet är det viktigt att undersöka de tre huvudproduktkategorierna som dominerar den nuvarande marknaden: höghastighetsmodulära skärlinjer , precisions CNC tvärsaxar , och integrerade staplings- och kapsystem . Varje kategori adresserar distinkta produktionsskalor, materialkvaliteter och automationskrav, vilket erbjuder tillverkarna ett skräddarsytt tillvägagångssätt för kärntillverkning.

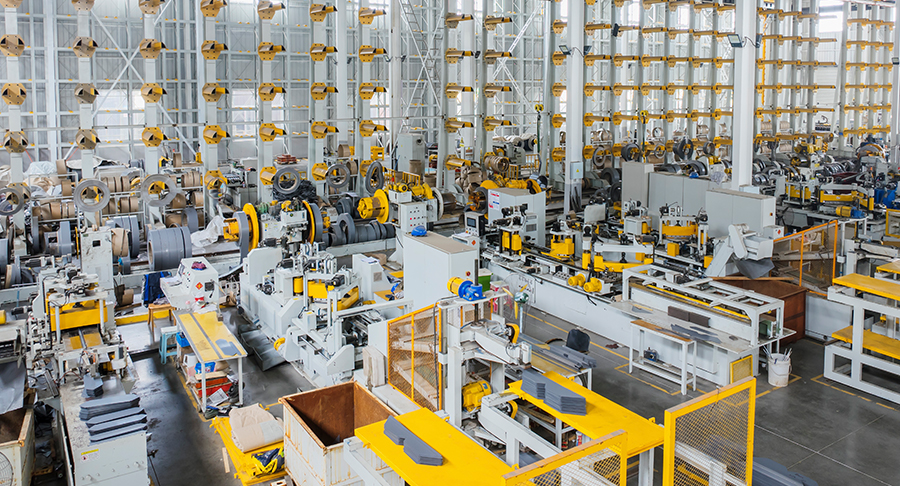

1. Höghastighetsmodulära skärlinor

Den första stora klassificeringen omfattar höghastighetsmodulära skärlinjer , som är designade för kontinuerlig drift med hög genomströmning som är typisk för storskaliga transformatortillverkare. Dessa kärna tvärgående skärmaskiner arbeta med linjehastigheter som överstiger 120 meter per minut, med servodrivna matarrullar och algoritmer för längdkompensation i realtid. Det avgörande kännetecknet för denna kategori är dess modulära arkitektur – linjen kan utökas med ytterligare stansenheter, V-notch-stationer eller till och med automatiska staplingstransportörer utan att byta ut basramen. För tillverkare som producerar distributionstransformatorer i stora volymer erbjuder denna modularitet en tydlig väg för kapacitetsuppgraderingar samtidigt som den skyddar initiala kapitalinvesteringar.

Funktionellt börjar en höghastighetsmodullinje med en avrullare som hanterar spolar upp till 25 ton, följt av en precisionsutjämnare som tar bort spoluppsättningen. Klippstationen använder en roterande sax eller ett giljotinblad som drivs av en växelströmsmotor med högt vridmoment, vilket uppnår skärlängder med toleranser på ±0,05 mm. Avancerade modeller integrerar optisk kantdetektering för att kompensera för materialvandring, vilket säkerställer att det tvärgående snittet förblir perfekt vinkelrätt mot rullriktningen. Denna kategori utmärker sig när det gäller att bearbeta standard M4 och M5 kiselstål, som vanligtvis används i oljenedsänkta transformatorer upp till 10 MVA. Den primära skillnaden är förmågan att bibehålla jämn kvalitet vid höga hastigheter samtidigt som det stöder snabb växling mellan olika kärndesigner, vanligtvis inom 15 minuter.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har utvecklat en egenutvecklad höghastighetsmodullinje som inkluderar tjockleksövervakning i realtid och adaptiv bladspelsjustering, vilket tar itu med en av de mest ihållande utmaningarna inom höghastighetsskärning – gradtillväxt under längre produktionsserier. Med mer än 46 interna tekniska specialister har företaget förfinat sina foderkontrollalgoritmer för att minska längdavvikelsen med 40 % jämfört med konventionella system. Denna lösning är särskilt uppskattad av kunder som producerar kärnor i amorfa legeringar, där även mindre kantdefekter kan orsaka betydande monteringssvårigheter.

• Maximal skärhastighet: 150 m/min med aktiv vibrationsdämpning.
• Integrerad stanskapacitet: upp till 4 hack per cykel med programmerbart djup.
• Automatisk skrotuppsamling och kantklippning för kontinuerlig drift.
• Fjärrdiagnosgränssnitt kompatibelt med fabriks MES-system.

Jämfört med andra kategorier erbjuder den höghastighetsmodulära linjen den lägsta kostnaden per del för långa produktionsserier men kräver en större golvyta och mer sofistikerad förarutbildning. Det är det föredragna valet för dedikerade transformatoranläggningar med stabila produktportföljer.

2. Precisions CNC tvärsaxar

Den andra kategorin omfattar precisions CNC tvärsaxar , som prioriterar noggrannhet och flexibilitet framför rå genomströmning. Dessa kärna tvärgående skärmaskiner används vanligtvis i verkstadsmiljöer eller för prototyputveckling, där skärlängderna varierar ofta och materialkvaliteterna sträcker sig från standardkiselstål till ultratunna högpermeabilitetslegeringar. Till skillnad från de modulära linjerna använder precisionssaxen en styv C-ramkonstruktion och ett hydromekaniskt bladmanövreringssystem som ger ett rent, vinkelrät snitt med minimal bladavböjning, vilket uppnår toleranser så snäva som ±0,02 mm över en 1000 mm bredd.

Det operativa arbetsflödet för en precisionssax inkluderar en servodriven rullmatare med absoluta kodare, en programmerbar bakmätare för längdinställning och en digital kontrollpanel som lagrar upp till 500 skärprogram. En utmärkande teknisk egenskap är adaptiv cut-on-the-fly kapacitet, där skjuvningen initierar skärningen medan materialet fortfarande är i rörelse, vilket minskar cykeltiden utan att kompromissa med noggrannheten. Detta gör kategorin idealisk för att producera steg-lap-kärnor och interfolierade fogar, där varje laminering kräver lite olika dimensioner för att uppnå optimal magnetisk flödesfördelning. Maskinerna stöder även geringsskärningar upp till 45 grader, vilket utökar deras tillämpning till transformatorer med lindade kärnor.

Typiska tillämpningsscenarier inkluderar reparations- och underhållsverkstäder, forskningslaboratorier och tillverkare av små serier av specialtransformatorer för järnvägs- eller marina applikationer. Differentieringsfördelen ligger i förmågan att bearbeta ömtåliga material – som 0,18 mm tjocka höginduktionsstål – utan att generera kantsprickor eller delaminering, ett problem som ofta plågar höghastighetsrotationssaxar. Dessutom tillåter CNC-gränssnittet sömlös integration med CAD-system, vilket möjliggör direkt import av skärmönster från kärndesignmjukvara.

Jiangsu Jingtianxia Electric Technology Co., Ltd. erbjuder en precisionsskjuvningsvariant utrustad med en laserbaserad kantinspektionsmodul som avvisar alla ark med mikrogradar som överstiger 0,03 mm, vilket säkerställer att endast defektfria lamineringar fortsätter till staplingsstationen. Denna förmåga är i linje med företagets bredare portfölj, som inkluderar intelligent staplingsutrustning och automatiserad lagerhållning, vilket skapar ett kvalitetssäkringssystem med sluten slinga. Precisionsskjuvningskategorin, även om den är långsammare än modulära linjer, ger överlägsen ytfinish och används ofta som en kompletterande maskin för beställningar med hög blandning och låg volym.

1. Ställ in målsnittlängden och geringsvinkeln via pekskärmens HMI.
2. Ladda spolen och starta den automatiska riktningscykeln.
3. Utför en provskärning och verifiera dimensioner med den integrerade optiska komparatorn.
4. påbörja produktionen; systemet justerar automatiskt matningskompensation baserat på realtidskodarfeedback.

När det gäller kostnads-nytta, kräver precisions-CNC-saxar en högre initial investering per uteffekt men erbjuder oöverträffad flexibilitet, vilket gör dem oumbärliga för transformatortillverkare som tillgodoser olika kundspecifikationer.

3. Integrerade staplings- och skärsystem

Den tredje och mest tekniskt avancerade kategorin är integrerat staplings- och kapsystem , som kombinerar tvärgående skärning med robotstapling till en enda kontinuerlig process. Dessa kärna tvärgående skärmaskiner är inte bara skärverktyg utan kompletta arbetsceller som omvandlar spolmaterial till färdiga att montera kärnpaket. Systemet består av en uppströms skärmodul – vanligtvis en precisionssax eller en höghastighetsroterande skärare – följt av en transportör som matar skurna lamineringar till en fleraxlig portalrobot eller en plock-and-place-enhet i deltastil. Roboten arrangerar varje laminering i en fördefinierad staplingssekvens och applicerar lim eller förreglingstryck efter behov.

Den centrala tekniska innovationen är registreringskontroll i realtid , där skärmodulen och staplingsroboten delar ett gemensamt koordinatsystem härlett från kantsensorer och visionkameror. Detta säkerställer att varje lager staplas med en vinkelnoggrannhet bättre än 0,01°, vilket är avgörande för att minska kärnförlusten i högeffektiva transformatorer (IE4 och högre). Systemet inkluderar även en integrerad vägningsstation som beräknar staplingsfaktorn per lager, vilket ger omedelbar feedback för processjustering. Denna kategori används främst för stora krafttransformatorer (över 50 MVA) och för dragtransformatorer där kärnvikt och symmetri direkt påverkar dynamisk prestanda.

Jämfört med fristående skärning och manuell stapling minskar det integrerade systemet arbetsberoendet med upp till 70 % och eliminerar hanteringsinducerade skador, vilket är särskilt fördelaktigt för material med tunn tjocklek (0,15 mm). Systemkomplexiteten kräver dock sofistikerad programvara för mönstergenerering, lagersekvensering och undvikande av kollisioner. Det kräver också en högre nivå av prediktivt underhåll på grund av den synkroniserade driften av mekaniska, pneumatiska och vision-delsystem.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har implementerat sina integrerade staplings- och skärsystem i flera tier-1-transformatorfabriker över hela Asien, vilket har uppnått en dokumenterad 25 % minskning av cykeltiden för kärnmontering. Företagets egenutvecklade staplingsalgoritmer, utvecklade av sitt team av 46 professionella tekniska talanger, tar hänsyn till materialskevning och tjockleksvariationer, och justerar dynamiskt robotens upptagningskraft och placeringsvinkel. Denna lösning är en del av företagets intelligenta produktportfölj, som även inkluderar automatiserade logistiklinjer och lagersystem, vilket understryker dess engagemang för digitala tillverkningslösningar för kraftindustrin.

Genom detta ramverk i tre kategorier blir det uppenbart att välja rätt kärna tvärgående skärmaskiner beror på att balansera produktionsvolym, materialmångfald och integrationsnivå med nedströmsmontering. Jiangsu Jingtianxia Electric Technology Co., Ltd. hanterar denna mångfald genom att erbjuda alla tre konfigurationerna, med stöd av ett robust kundservicenätverk och processoptimeringsrådgivning. Företagets djupa förståelse för kärnfysik, kombinerat med dess egen tillverkning av mekaniska nyckelkomponenter, gör det möjligt att skräddarsy varje maskins parametrar till den specifika magnetiska stålkvaliteten och kärngeometrin som kunden kräver. Oavsett om prioriteringen är maximal genomströmning, ultimat precision eller full automation, förlitar sig den moderna transformatorindustrin på dessa specialiserade skärsystem för att upprätthålla konkurrenskraften på en alltmer effektivitetsdriven global marknad.

Vanliga frågor

F1: Vad är den primära skillnaden mellan en höghastighetsmodullinje och en precisions-CNC-sax?

Den höghastighetsmodulära linjen prioriterar genomströmning och är designad för kontinuerlig produktion av stora volymer av standardkärnlamineringar, som vanligtvis uppnår hastigheter över 120 m/min med måttlig tolerans (±0,05 mm). Däremot fokuserar precisions-CNC-saxen på noggrannhet och flexibilitet, vilket ger snävare toleranser (±0,02 mm) och snabbare växlingstider, vilket gör den lämplig för blandade material och korta jobb. Den modulära linjen är mer kostnadseffektiv för massproduktion, medan saxen erbjuder överlägsen kantkvalitet för krävande magnetiska konstruktioner.

F2: Hur förbättrar integrerade staplings- och skärsystem kärnkvaliteten jämfört med separata processer?

Integrerade system eliminerar manuell hantering mellan kapning och stapling, vilket minskar risken för kantskador, felinriktning och kontaminering. De möjliggör också registreringsåterkoppling i realtid, vilket säkerställer att varje laminering placeras med vinkelprecision bättre än 0,01°. Detta minskar direkt härdförlusten och förbättrar transformatorns effektivitetsklassning. Dessutom avvisar systemet automatiskt lamineringar utanför toleransen, vilket förhindrar att defekta lager kommer in i kärnpaketet.

F3: Vilken typ av kärna tvärgående skärmaskiner är Jiangsu Jingtianxia Electric Technology Co., Ltd. specialiserat på?

Jiangsu Jingtianxia Electric Technology Co., Ltd. tillverkar och integrerar alla tre huvudkategorierna – höghastighetsmodulära linjer, precisions-CNC-saxar och integrerade staplingssystem. Företaget tillhandahåller även skräddarsydda lösningar för amorfa och nanokristallina kärnmaterial. Med över 46 tekniska experter fokuserar företaget på intelligenta styralgoritmer och förutsägande underhållsfunktioner, och erbjuder en komplett svit från enskilda maskiner till helautomatiska verkstäder för tillverkning av kärnor.

F4: Kan en precisions-CNC-sax hantera geringssnitt för transformatorkärnor?

Ja, de flesta precisions-CNC-saxar är utrustade med en programmerbar geringskapacitet, som tillåter vinklar från 0° till 45° med hög repeterbarhet. Denna funktion är väsentlig för att producera steg-lap och interfolierade leder, som minimerar flödesläckage och minskar brus i stora krafttransformatorer. Saxens stela ram och servokontrollerade bakmått säkerställer att både längden och vinkeln förblir inom den specificerade toleransen över tusentals cykler.
