Vad är syftet med en transformatorkärna?

I hjärtat av varje elektriskt kraftsystem ligger en till synes enkel men djupt kritisk komponent: den magnetiska kretsen som kanaliserar och begränsar elektromagnetiskt flöde. När ingenjörer och inköpsspecialister frågar "Vad är syftet med en transformatorkärna?" , sträcker sig svaret långt bortom grundläggande fysik. Den transformatorkärnor fungera som det centrala nervsystemet för spänningsomvandling, vilket möjliggör effektiv energiöverföring från primära till sekundära lindningar samtidigt som parasitiska förluster minimeras. Utan en väldesignad magnetisk väg skulle moderna växelströmsnät drabbas av oöverkomlig ineffektivitet, överdriven uppvärmning och instabil spänningsreglering. Den här artikeln ger en omfattande, tillämpningsorienterad granskning av transformatorkärnor , deras materialklassificeringar, strukturella varianter och den avgörande roll de spelar i modern kraftinfrastruktur – från transformatorstationer i nyttoskala till intelligenta fabriksgolv.

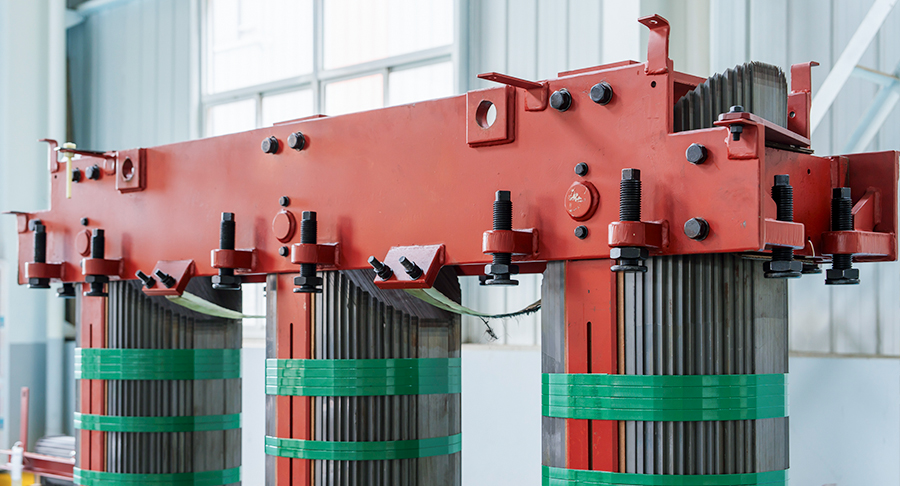

1. Transformatorkärnor av kärntyp: Den konventionella arbetshästen

Konfigurationen av kärntyp representerar den mest utbredda arkitekturen i medelstora och stora applikationer. I denna design består den magnetiska kretsen av två vertikala lemmar (ben) förbundna med övre och nedre ok, med de primära och sekundära lindningarna lindade runt varje lem. Det grundläggande syftet med dessa transformatorkärnor är att tillhandahålla en väg med låg reluktans för magnetiskt flöde, vilket säkerställer att den stora majoriteten av den magnetomotoriska kraften som genereras av primärlindningen länkar till sekundärlindningen. Transformatorkärnor av kärntyp är vanligtvis konstruerade av kornorienterade kiselstål (CRGO) lamineringar, som uppvisar exceptionell magnetisk permeabilitet längs rullriktningen, vilket direkt minskar excitationsström och tomgångsförluster.

Ur teknisk synvinkel erbjuder konstruktioner av kärntyp distinkta fördelar när det gäller lindningstillgänglighet och kylningseffektivitet. Eftersom lindningarna är fördelade över två separata grenar är värmeavledningen mer enhetlig, vilket tillåter högre effekttätheter utan att överskrida termiska gränser. Typiska applikationer inkluderar step-up transformatorer i gårdar för förnybar energi, industriella distributionstransformatorer märkta från 500 kVA till 50 MVA och dragtransformatorer för järnvägssystem. Jämfört med skal-typ alternativ, kärna-typ transformatorkärnor uppvisa överlägsen kortslutningsmotståndsförmåga på grund av den symmetriska flödesfördelningen, vilket minimerar mekanisk belastning på lindningarna under felförhållanden.

Vårt omfattande sortiment av transformatorkärnor täcker både standard- och specialgeometrier av kärntyp, med lamineringstjocklekar som sträcker sig från 0,23 mm till 0,35 mm för att balansera förlustprestanda och tillverkningsbarhet. Jiangsu Jingtianxia Electric Technology Co., Ltd. har förfinat sin produktionslinje av kärntyp för att uppnå staplingsfaktorer som överstiger 97 %, vilket säkerställer att det effektiva magnetiska tvärsnittet nära överensstämmer med de teoretiska designvärdena. Med mer än 46 professionella tekniska talanger i personalen tillämpar företaget avancerade laserritningstekniker för att minska förluster av domänförfining, och levererar kärnor som konsekvent uppfyller eller överträffar IEC- och IEEE-standarderna.

Nyckelspecifikationer för Core-Type Designs

• Typiskt effektområde: 500 kVA – 50 MVA
• Fluxdensitet: 1,5 – 1,7 T (CRGO-material)
• Reduktion av tomgångsförluster: 15–20 % lägre än konventionella varmvalsade kärnor
• Kylmetod: Naturlig olja/luft eller forcerad oljecirkulation
• Föredraget för: Distributionsnät, vindkraftsparker till havs, tung industri

2. Transformatorkärnor av skaltyp: Maximering av flödesinneslutning

I motsats till core-typ layout, skal-typ transformatorkärnor omge lindningarna med magnetiskt material på alla sidor, vilket effektivt "omsluter" spolarna i järnkretsen. Denna konfiguration har en central lem som bär huvudflödet, med två returvägar (yttre lemmar) som ger exceptionellt låg motvilja. Det primära syftet förblir identiskt – att styra och koncentrera magnetiskt flöde – men geometrin av skaltyp uppnår betydligt lägre läckagereaktans och bättre spänningsreglering under tung belastning. Dessa transformatorkärnor är särskilt värderade i högströms-, lågspänningstillämpningar som ugnstransformatorer, likriktartransformatorer för elektrolysanläggningar och storskaliga UPS-system.

Den strukturella integriteten hos konstruktioner av skaltyp möjliggör större mekanisk styrka, vilket gör dem lämpliga för installationer där kortslutningskrafterna är extrema. Dessutom, eftersom flödet delar sig symmetriskt mellan de två yttre extremiteterna, minimeras den magnetiska nettoobalansen, vilket minskar hörbart brus och ströförluster i intilliggande metalliska strukturer. Denna prestanda kommer dock på bekostnad av ökad materialförbrukning och mer komplex lamineringsstapling, vilket ökar den totala tillverkningskostnaden. För verksamhetskritiska applikationer där tillförlitlighet och spänningsstabilitet är avgörande, skal-typ transformatorkärnor förbli det föredragna valet trots den högre förskottsinvesteringen.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tar itu med dessa tillverkningsutmaningar genom sin egenutvecklade automatiserade staplingsutrustning och precisionsskärsystem. Företagets kärntillverkning av skaltyp använder steg-överlappsfogar och geringshörn för att minska fogmotståndskraften, vilket ger kärnförluster som är 8–12 % lägre än konventionella kolvkonstruktioner. Genom att integrera intelligenta verkstadslagersystem med kvalitetsövervakning i realtid säkerställer Jiangsu Jingtianxia att varje kärna av skaltyp lämnar fabriken med konsekvent permeabilitet och mekanisk tolerans, vilket stöder globala kunder inom industrier som sträcker sig från aluminiumsmältning till reservkraft för datacenter.

Utmärkande egenskaper hos kärnor av skaltyp

1. Överlägsen kortslutningshållfasthet tack vare helt slutna lindningsstöd
2. Lägre läckagereaktans (vanligtvis 5–8 % jämfört med 10–15 % för kärntyp)
3. Reducerade strömagnetiska fält, vilket möjliggör närmare avstånd mellan faserna
4. Högre materialkostnad men längre livslängd i tuffa driftsmiljöer
5. Vanligtvis specificerad för elektrokemiska processer och tunga drivenheter

3. Amorfa metalltransformatorkärnor: nästa generations effektivitetsgräns

Amorfa metallegeringar, ofta kallade metallglas, representerar ett paradigmskifte inom magnetisk materialteknik. Till skillnad från konventionella kristallina kiselstål är dessa transformatorkärnor produceras genom snabb stelning (släckning) från det smälta tillståndet, vilket resulterar i en icke-kristallin atomstruktur som uppvisar extremt låg koercitivitet och praktiskt taget noll magnetostriktion. Det primära syftet med att använda amorf metall för transformatorkärnor är att drastiskt minska tomgångsförlusterna – vanligtvis med 60–70 % jämfört med premium CRGO-stål – samtidigt som jämförbara flödestäthetsnivåer bibehålls (cirka 1,35–1,45 T). Detta gör amorfa kärnor exceptionellt attraktiva för distributionstransformatorer som arbetar under låga belastningsförhållanden under längre perioder, såsom i bostadsnät och elektrifieringsprojekt på landsbygden.

Ur ett tillverkningsperspektiv erbjuder amorf metall unika utmaningar: materialet är extremt tunt (cirka 0,025 mm) och notoriskt sprött, vilket kräver specialiserad skär- och staplingsutrustning för att undvika mikrosprickor som försämrar magnetisk prestanda. Dessutom är mättnadsflödestätheten lägre än CRGO, vilket kräver större kärntvärsnitt för samma effekt. Trots dessa nackdelar uppväger livscykelkostnadsbesparingarna från minskade energiförluster ofta den initiala premien, särskilt i regioner med höga eltariffer eller stränga koldioxidminskningsmandat. Avancerat transformatorkärnor gjorda av amorfa legeringar specificeras alltmer för gröna byggprojekt, laddningshubbar för elfordon och smarta mikronät där varje wattimme räknas.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har utvecklat dedikerade bearbetningslinjer för amorfa metallkärnor, med protokoll för lågspänningsskjuvning och glödgning som bevarar materialets unika magnetiska egenskaper. Företagets tekniska team, som består av över 46 FoU-specialister, samarbetar med materialforskare för att optimera kärngeometrin för minimal fogförlust och uppnå fulllasteffektivitet över 99,2 % i prototypenheter. Genom att kombinera amorf kärnteknologi med intelligenta tvärgående skärmaskiner och automatiserad logistik erbjuder Jiangsu Jingtianxia en nyckelfärdig lösning som överbryggar högeffektiv design med produktion i industriell skala, och betjänar kunder som kräver både miljöansvar och operativ excellens.

Applikationsfördelar med amorfa kärnor

• Reduktion av tomgångsförluster: upp till 70 % jämfört med konventionell CRGO
• Idealisk för cykliska lastningsprofiler (t.ex. standby över natten, intermittent drift)
• Lägre drifttemperatur på grund av minskad värmeutveckling
• Förlängd transformatorlivslängd (minskad termisk åldring av isolering)
• Föredraget av företag som strävar efter mål för netto-noll koldioxid

Jämförande prestandamatris

4. Steg-varv- och geringsledskärnor: Precisionsteknik för förlustminimering

Utöver den makroskopiska klassificeringen av kärnans former och material, spelar den inre foggeometrin en avgörande roll för att bestämma kärnans övergripande prestanda. Stegöverlappande fogar, även kända som förskjutna eller interfolierade fogar, arrangerar successiva lamineringsskikt med förskjutna överlappningar, vilket effektivt fördelar luftgapsmotståndet över flera gränssnitt. Denna teknik minskar den lokala flödesmättnaden som uppstår vid konventionella stumfogar, vilket minskar både tomgångsförluster och magnetiseringsström. Geringsförband, å andra sidan, använder precisionsvinklade skärningar (vanligtvis 45 grader) vid hörnkorsningarna mellan oket och skänklarna, och anpassar rullriktningen för det kornorienterade stålet med flödesbanan för att minimera reluktansen vid varje krök. Avancerat transformatorkärnor integrera både steg-lap och geringsfunktioner för att uppnå förlustreduktioner på 10–15 % jämfört med enkla rump-lap-enheter.

Den tillverkningsprecision som krävs för dessa fogtyper kräver avancerade tvärgående skärmaskiner med CNC-styrd bladpositionering och tjockleksmätning i realtid. Jiangsu Jingtianxia Electric Technology Co., Ltd. har investerat kraftigt i automatiserad kärnstaplingsutrustning som upprätthåller inriktning på mikronnivå över hundratals lamineringslager, vilket säkerställer konsekvent luftgapfördelning och repeterbar elektromagnetisk prestanda. Företagets steg-varv-kärnor används i stor omfattning i högeffektiva distributionstransformatorer som levereras till europeiska och nordamerikanska kraftverk, där strikta ekodesignregler kräver maximala förlustgränser. Genom att kombinera geringsskärning av hörn med automatiserad stapling, uppnår Jiangsu Jingtianxia en staplingsfaktor på 97,5 % för CRGO-kärnor, vilket leder till påtagliga energibesparingar under transformatorns 30-åriga livslängd.

Dessutom spårar företagets intelligenta verkstadslagersystem varje lamineringssats genom hela produktionskedjan – från skärning och skärning till glödgning och slutinspektion – vilket säkerställer full spårbarhet och efterlevnad av kundspecifika kvalitetsplaner. Denna vertikala integration, med stöd av automatiserade logistikproduktionslinjer, gör att Jiangsu Jingtianxia kan erbjuda snabb prototypframställning och korta ledtider för anpassade kärngeometrier, en avgörande fördel för projekt med snäva byggscheman.

Vanliga frågor

F1: Vad är den primära skillnaden mellan transformatorkärnor av kärntyp och skaltyp?

Den huvudsakliga skillnaden ligger i arrangemanget lindning till kärna. I core-typ transformatorkärnor lindningarna omger de magnetiska benen, medan den magnetiska kretsen i konstruktioner av skaltyp omger lindningarna på flera sidor. Kärntyp ger bättre kylning och lägre kostnad, medan skaltyp ger lägre läckagereaktans och överlägsen kortslutningshållfasthet för högströmstillämpningar.

F2: Hur minskar transformatorkärnor av amorfa metall energiförluster jämfört med konventionella CRGO-kärnor?

Amorfa legeringar saknar en kristallin kornstruktur, vilket praktiskt taget eliminerar magnetisk anisotropi och minskar hysteresförlusterna med 60–70 %. Dessutom minimerar deras högre elektriska resistivitet (ungefär tre gånger den hos CRGO) virvelströmsförluster, vilket gör dem till det mest energieffektiva alternativet för distributionstransformatorer med låga belastningsfaktorer.

F3: Vilken roll spelar Jiangsu Jingtianxia Electric Technology Co., Ltd. i transformatorns kärnförsörjningskedja?

Jiangsu Jingtianxia är en vertikalt integrerad tillverkare som designar, producerar och levererar precision transformatorkärnor i alla större kategorier. Företaget kombinerar över 46 tekniska experter med automatiserade stapling-, kapnings- och lagersystem för att erbjuda helhetslösningar – från CRGO steg-varv-kärnor till amorfa metallenheter – uppbackade av rigorös kvalitetskontroll och globalt logistikstöd.

F4: Varför är skarvkonstruktionen (step-lap eller mitered) kritisk för transformatorns kärna prestanda?

Ledgeometrin påverkar direkt den magnetiska reluktansen vid gränssnitten mellan ok och lem. Stegöverlappande och geringsförband minskar lokal mättnad och flödeskanter, vilket minskar tomgångsförluster och magnetiseringsström med 10–15 %. För högeffektiva transformatorer är dessa precisionsfogdesigner väsentliga för att möta stränga energiföreskrifter och uppnå långsiktiga kostnadsbesparingar.
