Hur fungerar ett kärnstaplingssystem?

Vid tillverkning av modern elektrisk utrustning bestämmer precisionen och effektiviteten i produktionen av transformatorer och motorkärnor direkt prestanda, tillförlitlighet och kostnadseffektivitet för slutprodukterna. I hjärtat av denna produktionsprocess ligger kärnstapling & monteringslinjer , en sofistikerad integration av mekanisk hantering, optisk inspektion och automatiserade styrsystem. Den här artikeln ger en omfattande teknisk förklaring av hur ett kärnstaplingssystem fungerar, bryter ner dess kärnprinciper, nyckelutrustningsmoduler och den avgörande roll det spelar i storskalig industriell tillverkning.

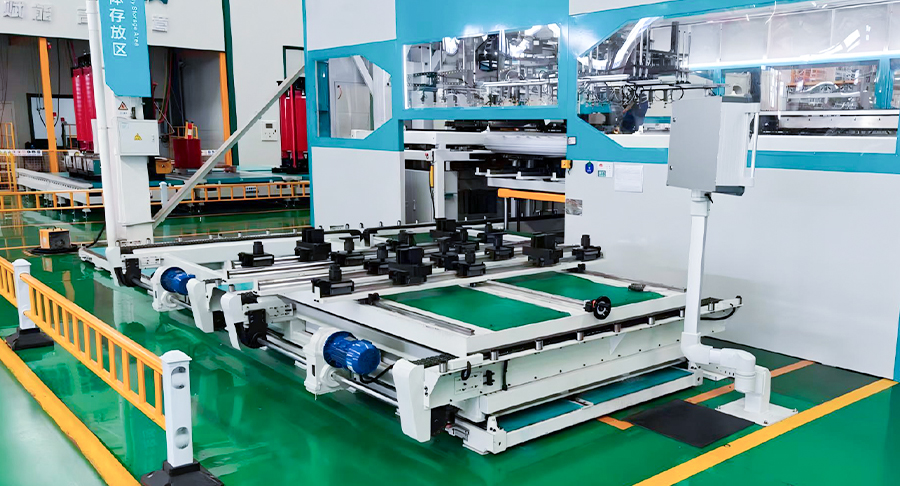

1. Grundläggande principer för kärnstapling

A kärnstapling & monteringslinjer Systemet är utformat för att omvandla individuella tunna plåtar av elektriskt stål – allmänt känd som lamineringar – till en solid, dimensionellt noggrann laminerad kärna. Den grundläggande utmaningen är att varje laminering måste staplas i en exakt sekvens och orientering för att minimera virvelströmsförluster och säkerställa magnetisk flödeslikformighet. Systemet börjar vanligtvis med en kärnstapling & monteringslinjer matningsenhet som tar emot förskurna eller slitsade lamineringar från en tvärgående skärmaskin. Dessa lamineringar transporteras sedan till en staplingsstation där robotarmar eller servodrivna pick-and-place-enheter hanterar varje ark.

Arbetscykeln för ett typiskt system kan delas upp i fyra sekventiella faser: matning, orienteringsdetektering, stapling och konsolidering. Under matningsfasen singuleras laminat och riktas in med hjälp av vibrationsmatare eller transportband. I orienteringsdetekteringsfasen identifierar optiska sensorer eller maskinseendekameror gradsidan, skårans positioner och eventuella ytdefekter. Staplingsfasen involverar exakt placering av varje laminat på en växande stapel, ofta med hjälp av vakuumgripare för att undvika repor i materialet. Slutligen använder konsolideringsfasen svetsning, sammanlåsning eller limning för att säkra stapeln till en enda styv enhet. Hela detta arbetsflöde är orkestrerat av en programmerbar logisk styrenhet (PLC) som synkroniserar alla rörliga delar med mikron-nivå noggrannhet.

2. Kärnutrustningsmoduler och deras funktioner

Att förstå hur ett kärnstaplingssystem fungerar , är det viktigt att undersöka dess huvudmoduler. Varje modul bidrar med en specifik funktion, och deras sömlösa integration definierar den övergripande systemets prestanda. Nedan är en uppdelning av de fyra primära modulerna som finns i modern kärnstapling & monteringslinjer :

• Matnings- och singuleringsmodul: Denna enhet tar emot bulklaminering från magasin eller transportband. Den använder luftfläktar och mekaniska separatorer för att säkerställa att endast en laminering åt gången kommer in i staplingsområdet. Höghastighetsmatningshastigheter kan nå upp till 60 stycken per minut, beroende på lamineringstjocklek och storlek.
• Vision och inspektionsmodul: Utrustad med högupplösta kameror och bakgrundsbelysning kontrollerar denna modul varje laminering för dimensionstoleranser, gradhöjd och ytplanhet. Varje laminering som inte klarar inspektionen kasseras automatiskt i en separat behållare, vilket förhindrar att defekter sprider sig in i den slutliga kärnan.
• Staplings- och positioneringsmodul: Detta är kärnan i systemet. En servodriven portal eller SCARA-robot plockar varje inspekterad laminering och placerar den på en staplingsfixtur. Fixturen inkluderar ofta styrstift som matchar hålen i lamineringarna, vilket säkerställer rotationsinriktning. För transformatorkärnor med flera ben kan systemet stapla varje ben separat innan de sammanfogas.
• Konsoliderings- och utmatningsmodul: När målstapelhöjden (mätt med lagerantal eller optisk höjdsensor) har nåtts tillämpar modulen en av tre konsolideringsmetoder: TIG-svetsning vid flera punkter, mekanisk sammanlåsning med hjälp av stansmärken eller limhärdning med UV- eller termisk limning. Den färdiga kärnan kastas sedan ut på en utgående transportör för vidare bearbetning eller förpackning.

Samordningen mellan dessa moduler är avgörande. Till exempel, om visionmodulen upptäcker en felinriktad laminering, måste staplingsmodulen justera sin placeringsbana i realtid. Ledande tillverkare gillar Jiangsu Jingtianxia Electric Technology Co., Ltd. har utvecklat proprietära mjukvarualgoritmer som möjliggör sådan adaptiv kontroll, vilket gör deras kärnstapling & monteringslinjer speciellt robust för produktionsmiljöer med hög mix och låg volym.

3. Klassificering av kärnstaplingssystem

Baserat på konfigurationen och applikationen, kärnstapling & monteringslinjer kan delas in i tre huvudkategorier. Varje kategori uppfyller olika produktionskrav, från höghastighets massproduktion till flexibel prototypframställning. Följande underavsnitt ger en djupgående analys av varje typ.

3.1 In-line integrerade staplingssystem

In-line integrerade system är direkt anslutna till uppströms skärlinjen eller tvärgående skärlinjen. Så snart laminat skärs, matas de omedelbart in i staplingsenheten utan mellanlagring. Denna design minimerar materialhantering och minskar risken för kantskador. Det avgörande kännetecknet för in-line-system är deras synkroniseringshastighet – de arbetar med samma cykelhastighet som skärmaskinen, vanligtvis mellan 40 och 80 slag per minut. Deras tekniska egenskaper inkluderar stapling med dubbla huvuden för samtidig placering av två lamineringar, tjockleksövervakning i realtid med lasersensorer och automatisk verktygsväxling för olika kärnbredder.

Typiska applikationer för in-line-system är storskalig produktion av distributionstransformatorkärnor och elfordonsmotorstatorer, där jämn kvalitet och hög genomströmning är av största vikt. Den främsta fördelen jämfört med offline-system är elimineringen av buffertlagring, vilket sparar golvyta och minskar pågående inventering. Dessutom kan in-line-system upptäcka skärfel omedelbart, vilket möjliggör omedelbar återkoppling till klippenheten. Jiangsu Jingtianxia Electric Technology Co., Ltd. erbjuder in-line-lösningar som innehåller intelligenta gränssnitt för verkstadslager, vilket möjliggör sömlöst datautbyte med ERP-system (Enterprise Resource Planning). Denna integration säkerställer att varje batch av kärnor är spårbar från råvara till färdig vara.

3.2 Offline fristående staplingssystem

Offline fristående system fungerar oberoende av skärprocessen. Lamineringarna skärs först, staplas i magasin och transporteras sedan till staplingsstationen. Denna frånkoppling gör att produktionsplanerare kan köra skärlinjen med maximal effektivitet medan staplingslinjen hanterar olika kärntyper parallellt. Offline-metoden är särskilt lämplig för jobbbutiksmiljöer där orderstorlekarna är små men varierar avsevärt i kärngeometri. En kritisk komponent i offlinesystem är den automatiska magasinsväxlaren, som kan rymma upp till 12 olika lamineringstyper och växla mellan dem inom några minuter.

Tekniskt sett innehåller offline-system ofta mer avancerade visionsystem eftersom laminat kan ha lagrats i timmar eller dagar, ackumulerat damm eller mindre oxidation. Synmodulen i offlinesystem inkluderar därför ytterligare rengöringsborstar och statiska eliminatorer. Konsolideringsmetoderna liknar in-line-system, men offline-system använder ofta limbindning snarare än svetsning eftersom lim tillåter bättre spänningsfördelning i kärnor med komplexa steg-varvgeometrier. För tillverkare som vill uppgradera från manuell stapling erbjuder offline fristående system en lägre initial investering och enklare integration med befintlig materialhanteringsutrustning. Jiangsu Jingtianxia Electric Technology Co., Ltd. tillhandahåller modulära offlineplattformar som kan konfigureras med antingen enkelstack eller dubbelstackdrift, vilket ger kunderna flexibiliteten att skala produktionen när efterfrågan växer.

3.3 Roterande tornstaplingssystem

Roterande revolversystem representerar det senaste framstegen inom kärnstapling & monteringslinjer teknik. Istället för en enda stationär staplingsfixtur använder dessa system ett roterande torn som rymmer flera staplingspallar. Medan en pall fylls med lamineringar, genomgår en annan pall konsolidering och utkastning, och en tredje pall förbereds för nästa parti. Denna parallella bearbetning minskar vilotiden dramatiskt och ökar den totala genomströmningen med upp till 40 % jämfört med enstationsdesigner.

Revolvermekanismen drivs av en direktdriven vridmomentmotor som ger exceptionellt mjuk rotation och exakt vinkelpositionering. Varje pall är utrustad med sin egen uppsättning styrstift och klämmekanismer, vilket gör att systemet kan växla mellan olika kärnstorlekar utan manuella ingrepp. Roterande revolversystem är idealiska för storvolymproduktion av standardiserade kärnor, såsom de som används i små distributionstransformatorer och induktorer. Deras kompakta fotavtryck gör dem också attraktiva för fabriker med begränsad golvyta. Jiangsu Jingtianxia Electric Technology Co., Ltd. har framgångsrikt implementerat roterande revolversystem på flera kundanläggningar och uppnått defektfrekvenser under 0,2 % och en total utrustningseffektivitet (OEE) som överstiger 85 %.

För att sammanfatta de operativa stegen för alla tre systemtyperna beskriver följande ordnade lista den allmänna proceduren för en typisk staplingscykel:

1. Materialladdning: Lamineringar laddas i matarmagasinet eller matas direkt från skärlinjen.
2. Singulation och orientering: Varje laminering separeras, riktas in och dess gradsida detekteras via syn.
3. Placering: Roboten eller portalen plockar laminatet och placerar det på staplingspallen med noggrannhet på mikronnivå.
4. Lagerräkning och höjdverifiering: Systemet räknar varje lager och kontrollerar den växande stapelhöjden mot målet.
5. Konsolidering: När målet är nått, svetsar systemet, låser eller binder samman stapeln till en solid kärna.
6. Utmatning och transport: Den färdiga kärnan matas ut på en transportör för nedströms bearbetning eller förpackning.

4. Integration med Smart Manufacturing

Modernt kärnstapling & monteringslinjer är inte längre isolerade maskiner; de är integrerade noder i det bredare smarta fabriksekosystemet. Genom Industrial Internet of Things (IIoT) överför dessa system kontinuerligt data om cykeltider, defektfrekvenser och slitage på förbrukningsmaterial till ett centralt tillverkningssystem (MES). Detta datadrivna tillvägagångssätt möjliggör förutsägande underhåll, vilket minskar oplanerade driftstopp med så mycket som 30 %. Till exempel, Jiangsu Jingtianxia Electric Technology Co., Ltd. har införlivat intelligenta verkstadslagersystem och automatiserade logistikproduktionslinjer som samverkar direkt med deras staplingsutrustning, vilket skapar ett helautomatiskt materialflöde från råa stålspolar till färdiga transformatorkärnor.

Dessutom inkluderar avancerade system nu självlärande algoritmer som justerar staplingsparametrar baserat på historisk prestanda. Om en viss lamineringssats visar högre gradvariation kan systemet automatiskt minska placeringshastigheten för att bibehålla noggrannheten. Denna nivå av anpassningsförmåga är särskilt värdefull i regioner med varierande råvarukvaliteter. Genom att kombinera precisionsmekanik med intelligent programvara, Jiangsu Jingtianxia Electric Technology Co., Ltd. fortsätter att tänja på gränserna för vad kärnstapling & monteringslinjer kan uppnå, levererar en enda stödlösning som täcker allt från kärntvärskärning till slutmontering.

Vanliga frågor

F1: Vad är den största skillnaden mellan in-line och offline stacking system?

In-line-system är direkt anslutna till skärlinjen och arbetar med samma hastighet, vilket gör dem idealiska för kontinuerlig produktion av stora volymer. Offlinesystem fungerar oberoende, vilket möjliggör större flexibilitet vid hantering av olika kärnstorlekar och geometrier, vilket passar arbetsbutiker eller miljöer med låg volym och hög blandning.

F2: Hur förbättrar ett roterande revolversystem produktiviteten jämfört med ett system med en enda station?

Ett roterande revolversystem använder flera pallar på en roterande mekanism. Medan en pall fylls på, genomgår en annan konsolidering och en tredje skjuts ut eller förbereds. Detta parallella arbetsflöde eliminerar väntetider mellan cyklerna, vilket ökar den totala genomströmningen med upp till 40 % utan att offra staplingsnoggrannheten.

F3: Vilka konsolideringsmetoder används vanligtvis i kärnstapling och monteringslinjer, och vilken är bäst?

De tre primära metoderna är TIG-svetsning, mekanisk förregling och limning. Svetsning erbjuder hög mekanisk hållfasthet, förregling är snabbast och kräver inga förbrukningsvaror, och limning ger bättre magnetisk prestanda genom att minska inre spänningar. Det bästa valet beror på kärnapplikationen – svetsning för stora krafttransformatorer, förregling för masstillverkade motorer och lim för högeffektiva konstruktioner med stegöverlappande fogar.

F4: Hur säkerställer Jiangsu Jingtianxia Electric Technology Co., Ltd. kvalitetskontroll över sina staplingssystem?

Jiangsu Jingtianxia integrerar flerstegs syninspektion, tjockleksövervakning i realtid och automatisk avvisning av defekta lamineringar. Deras system matar också produktionsdata till en MES-plattform, vilket möjliggör full spårbarhet och statistisk processkontroll. Med över 46 professionella tekniska talanger upprätthåller företaget rigorösa testprotokoll för varje system före leverans, vilket säkerställer konsekvent prestanda i kundanläggningar.

F5: Kan kärnstaplingssystem hantera olika lamineringsmaterial, såsom amorft stål eller silikonstål?

Ja, moderna system är designade med justerbart griptryck, variabel matningshastighet och anpassningsbara visionalgoritmer för att rymma ett brett utbud av material. Amorft stål, som är tunnare och sprödare, kräver skonsammare hantering och gynnas ofta av limning snarare än svetsning. Jiangsu Jingtianxia erbjuder skräddarsydda konfigurationer för att matcha specifika materialegenskaper.

F6: Vad är den typiska avkastningen på investeringen (ROI) för att automatisera en manuell kärnstaplingsprocess?

Även om exakt ROI varierar beroende på produktionsvolym, ser de flesta tillverkare en återbetalning inom 18 till 24 månader. Automatisering minskar arbetskostnaderna, eliminerar mänskliga fel, ökar genomströmningen och förbättrar materialutbytet. Dessutom möjliggör automatiserade system drift dygnet runt, vilket ytterligare accelererar ROI för produktlinjer med hög efterfrågan.
