Vad är en kiselstål Cut-to-Length Line och hur fungerar den?

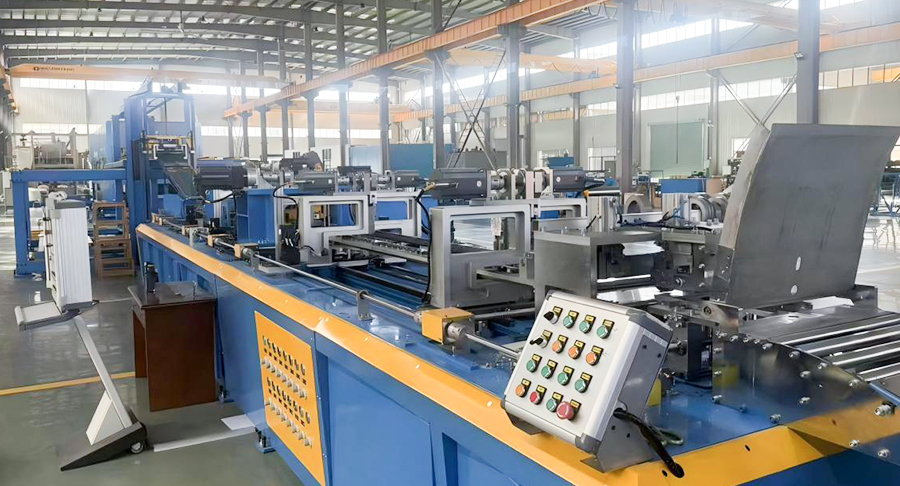

I den moderna industrin för tillverkning av elektrisk utrustning är precision och effektivitet av största vikt. I hjärtat av transformator- och motorproduktion ligger en kritisk del av utrustningen: kiselstål tillskurna linjer . Men vad är egentligen detta system, och varför är det så oumbärligt? A kiselstål skär-till-längd linje är ett högautomatiserat produktionssystem designat för att bearbeta stora stålspolar – speciellt kornorienterat och icke kornorienterat kiselstål – till plana plåtar med exakta, förutbestämda längder. Processen går ut på att linda upp stålet, utjämna det för att ta bort eventuell krökning eller inre spänning, noggrant mäta den erforderliga längden, klippa det rent och slutligen stapla de färdiga plåtarna för vidare bearbetning till transformatorkärnor eller motorlaminat.

Kärnvärdet av kiselstål skär-till-längd linjes ligger i deras förmåga att omvandla råa, skrymmande spolar till mycket exakta komponenter. Till skillnad från generella linjer för skärning till längd måste de som är designade för kiselstål ta hänsyn till materialets unika magnetiska egenskaper och dess relativt tunna tjocklek, vanligtvis från 0,23 mm till 0,5 mm för högpermeabilitetskvaliteter. Denna utrustning är grundläggande för tillverkare som strävar efter att producera högeffektiva transformatorer, eftersom till och med små avvikelser i plåtlängd eller gradhöjd avsevärt kan påverka den magnetiska prestandan och energiförlusten hos den slutliga kärnan. Företag gillar Jiangsu Jingtianxia Electric Technology Co., Ltd. har byggt sin expertis kring att tillhandahålla dessa sofistikerade lösningar, vilket säkerställer att de specifika kraven för bearbetning av kiselstål tillgodoses med teknisk excellens.

Kärnkomponenter och operativt arbetsflöde

För att förstå hur en kiselstål skär-till-längd linje funktioner, är det nödvändigt att undersöka dess sekventiella moduler. En typisk linje följer en logisk utveckling från råvara till färdig produkt:

1. Upprullning och matning: Processen börjar med lastningen av en tung kiselstålspole på en avrullare. Denna enhet stödjer spolen och matar in remsan i linjen med en kontrollerad hastighet.
2. Utjämning och uträtning: Remsan passerar genom en precisionsutjämnare utrustad med flera rullar. Detta steg är avgörande för att eliminera spolens sättning (minnet av spolens krökning) och för att säkerställa att plåten är helt platt, vilket är viktigt för exakt skärning och stapling.
3. Mätning och klippning: Den tillplattade remsan flyttas in i en mätenhet, vanligtvis ett AC-servodrivet matningssystem som säkerställer exakt längdmätning. När den önskade längden har uppnåtts, skär en höghastighetssax (ofta en svängsax för transformatorlaminering) remsan rent.
4. Stapling och packning: De tillskurna arken transporteras via en transportör till en staplingsenhet. Detta kan vara en magnetisk eller pneumatisk staplare som automatiskt riktar in och staplar arken i snygga buntar för enkel hantering och nedströms bearbetning.

Klassificering och tillämpningsspecifika linjer

Termen kiselstål skär-till-längd linjes omfattar en mängd olika system, vart och ett skräddarsytt för specifika applikationer och materialegenskaper. Den primära klassificeringen baseras på typen av kiselstål som bearbetas: Grain-Oriented (CRGO) och Non-Grain Oriented (CRNO).

CRGO Silicon Steel Cut-to-Length Lines

Dessa linjer är speciellt konstruerade för bearbetning av kornorienterat kiselstål, som nästan uteslutande används vid tillverkning av krafttransformatorkärnor. Materialets kornstruktur är anpassad för att minimera kärnförluster i en specifik rullriktning, vilket gör exakt skärning och hantering avgörande för att bevara dessa magnetiska egenskaper. Jiangsu Jingtianxia Electric Technology Co., Ltd. erbjuder specialiserade lösningar i denna kategori, som integrerar intelligenta staplingsfunktioner för att förbättra produktionseffektiviteten.

Nyckelfunktioner hos CRGO-linjer:

• Hög precisionsskärning med typisk längdtolerans för ±0,2 mm och gradhöjd mindre än 0,02 mm för att förhindra kortslutning i laminat.
• Integration av V-notching och stansenheter för att producera komplexa stegformade transformatorkärnformer.
• Lägre linjehastigheter (vanligtvis upp till 180 m/min) jämfört med allmänna linjer, prioriterar noggrannhet framför genomströmning.
• Avancerade staplingsmekanismer för att bibehålla orienteringen och förhindra skador på de ömtåliga kanterna.

CRNO Silicon Steel Cut-to-Length Lines

Icke-kornorienterat kiselstål används i applikationer där magnetiskt flöde flyter i flera riktningar, såsom i elmotorer, generatorer och små transformatorer. Bearbetning av CRNO-stål kräver ofta hantering av något tjockare mätare och prioritering av höghastighetsproduktion för att möta de höga volymkraven från motorindustrin. Jiangsu Jingtianxia Electric Technology Co., Ltd. tillämpar sin robusta tekniska ackumulering på designlinjer som balanserar hastighet med acceptabel precision för dessa mindre krävande elektriska applikationer.

Nyckelfunktioner hos CRNO-linjer:

• Ofta konfigurerad för högre linjehastigheter, som kan överstiga 40 meter per minut för att öka genomströmningen.
• Förmåga att hantera ett bredare utbud av tjocklekar och bredder, vilket ger mer flexibilitet i produktionen.
• Robusta utjämningssystem för att hantera potentiella formdefekter som är vanliga i ett bredare utbud av stålkvaliteter.

Transformer Core Cut-to-Length Lines (specialiserad undertyp)

Dessa är en mycket specialiserad utveckling av kiselstål skär-till-längd linjes , designad för att inte bara skära utan också bearbeta arket till specifika lamineringsformer. Dessa system integrerar svängsaxar, stansenheter och V-notching stansar inline. Denna integration är ett betydande mervärde, vilket minskar hanteringen och flera maskininställningar. Möjligheten att skära, stansa och hacka i en enda linje är ett kännetecken för modern produktionseffektivitet, ett segment där företag som Jiangsu Jingtianxia Electric Technology Co., Ltd. excel och utnyttjar sin djupa tekniska kunskap för att integrera utrustning för kärnstapling direkt med skärlinjen. Detta tillvägagångssätt är en hörnsten i de supportlösningar som de tillhandahåller globala kunder inom kraftindustrin.
